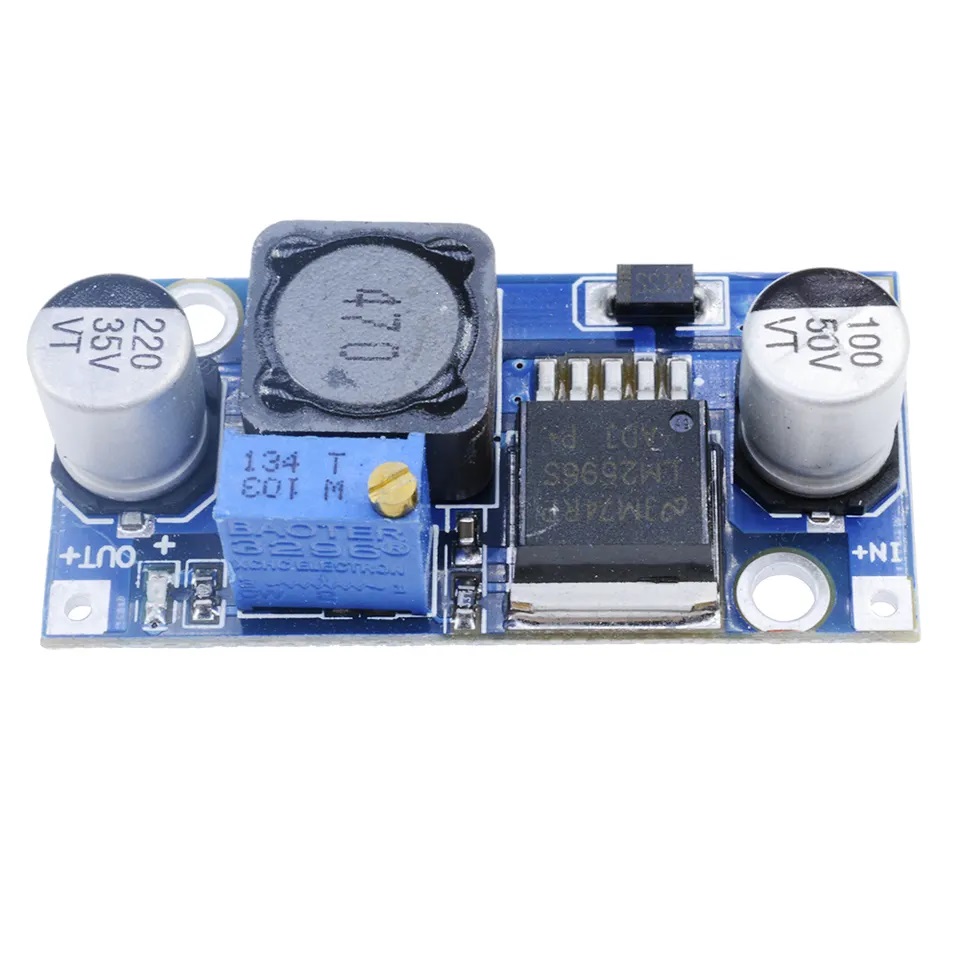

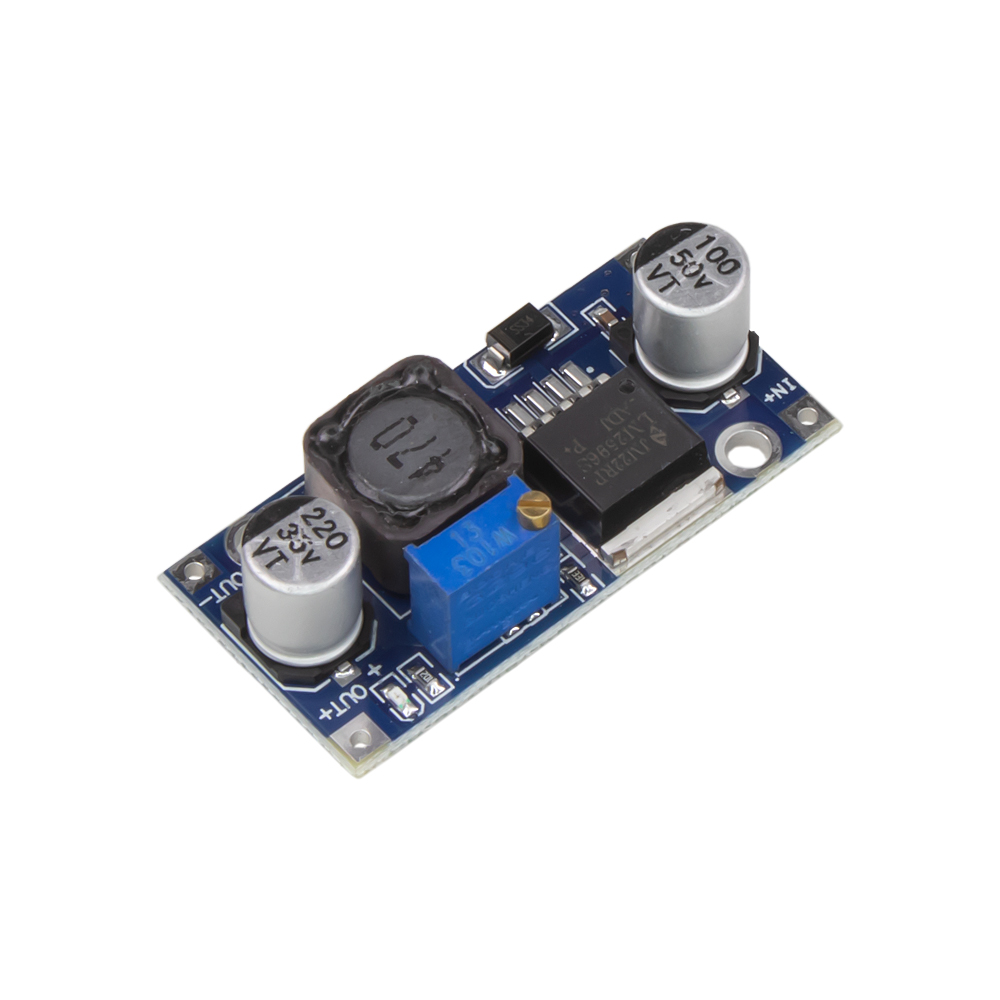

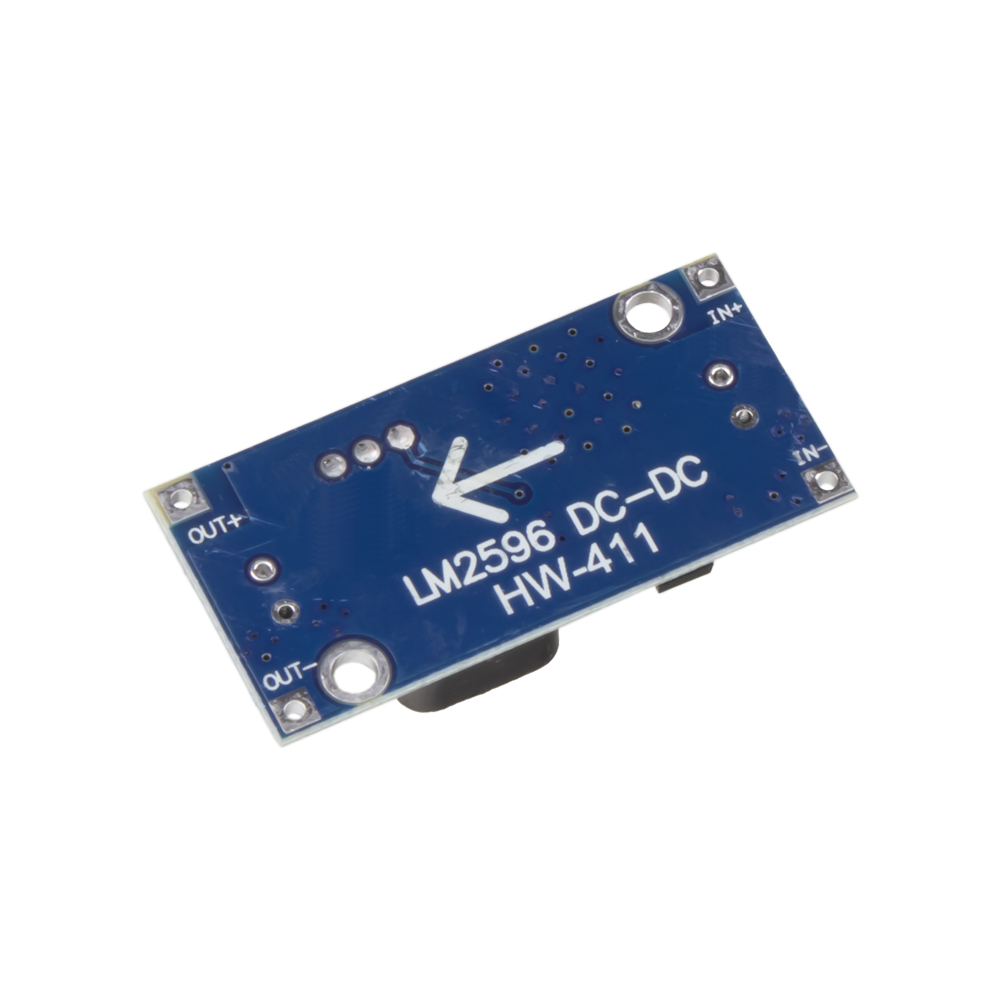

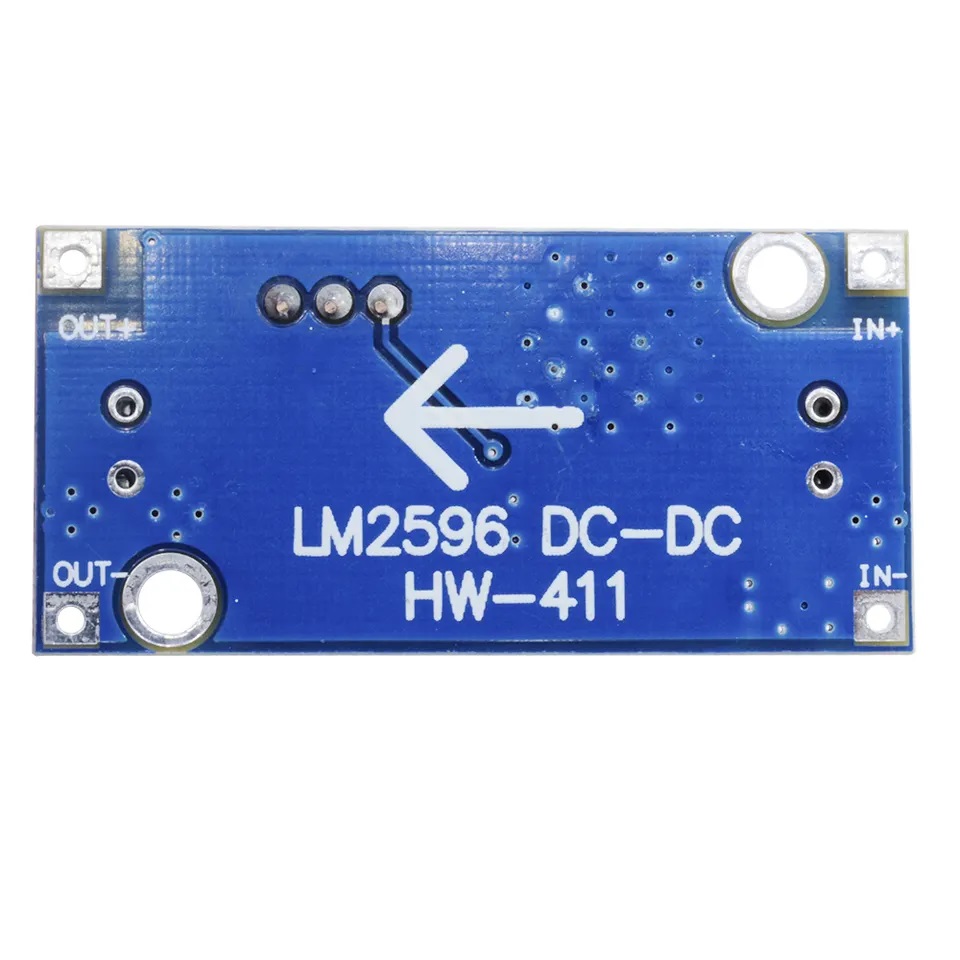

Nastavitelný měnič step-down DC-DC s LM2596

Impulsní neizolovaný nastavitelný měnič napětí DC-DC 4–35 V/1,3–30 V s IO LM2596.

Výstupní napětí je plynule nastavitelné víceotáčkovým trimrem.

Měniče typu STEP-DOWN pouze snižují napětí. Například z 24 V na 12 V, pokud potřebujete napětí naopak zvýšit, zvolte měnič STEP-UP.

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.

Technické parametry :

• vstupní napětí 4 – 35 V

• výstupní napětí 1,23 – 30 V nastavitelné

• výstupní proud 2 A (špičkově 3 A s přídavným chladičem)

• výstupní výkon: max.15 W

• spínací frekvence 150 kHz

• účinnost až 92 %

• ochrana proti zkratu na výstupu: omezení proudu

• pracovní teplota: -40 až +85 ºC

• rozměry: 48 × 23 × 14 mm

Technické parametry:

• vstupní napětí: 10 - 16V

• výstupní napětí: nastavitelné 1,5 - 12V

• pracovní teplota: -30⁰C ... +40⁰C

• hmotnost: 0,02kg

• rozměry: 28 x 25 x 40 mm

• nominální zatížení: 2,5A

• maximální krátkodobé zatížení: 3A

• účinnost: min 80%
