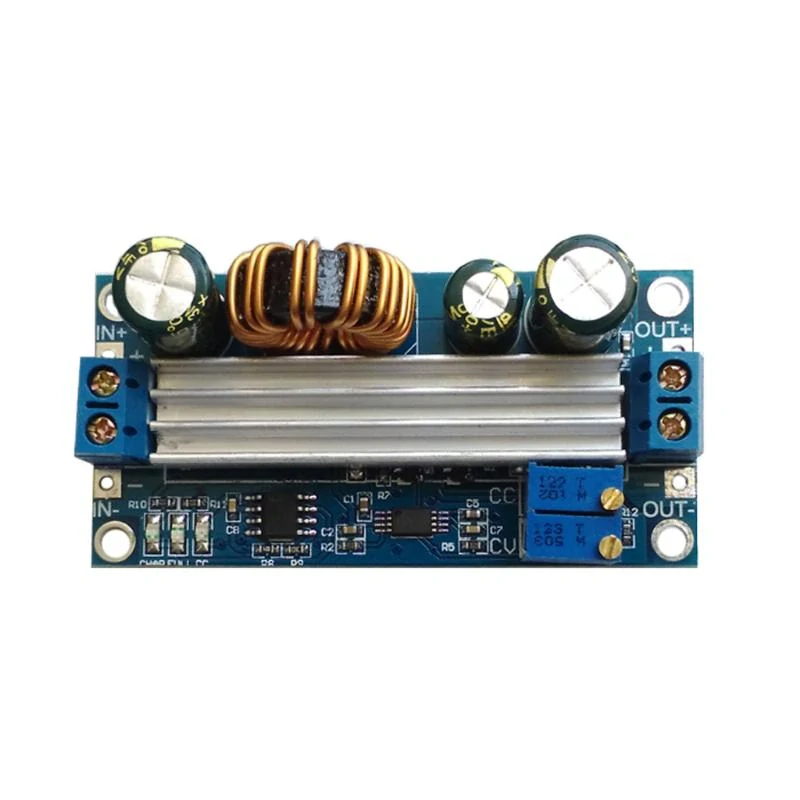

Nastavitelný měnič step-up/down CC/CV 3A 5-30V

Popis:

Modul automatického spínaného měniče napětí s regulací CC / CV - STEP-DOWN / STEP-UP (zvyšuje / snižuje napětí).

Konstantní proud umožňuje režim CC a konstantní napětí režim CV - vhodné např. pro nabíjení různých typů baterií.

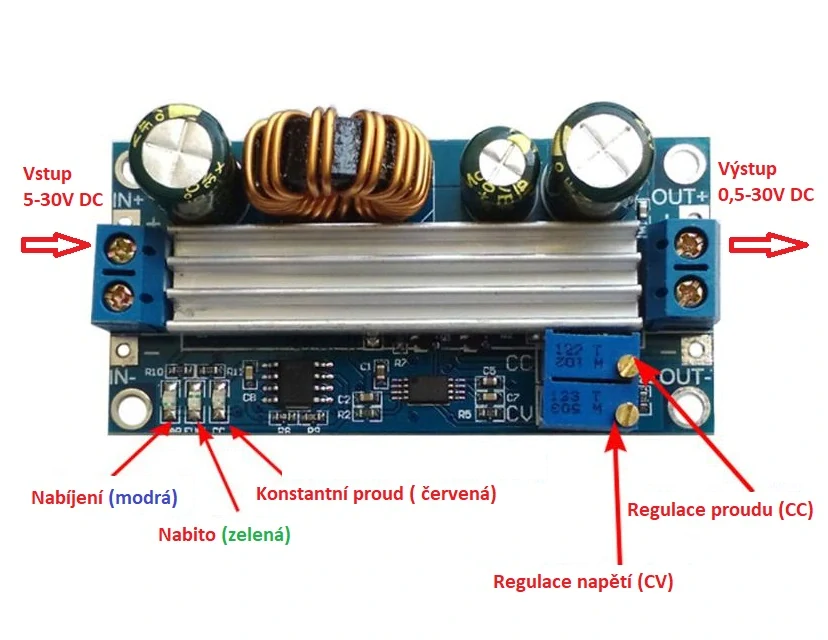

Výstupní napětí a výstupní proud jsou přesně nastavitelné pomocí trimrů na desce.

Režim, ve kterém se modul nachází, je indikován pomocí 3 LED:

  modrá LED - probíhá nabíjení v režimu CV, maximální napětí je již dosaženo, ale proud je vyšší než 50 mA a zároveň nižší než nastavené omezení proudu CC

  červená LED - probíhá nabíjení v režimu CC, není dosaženo maximální nabíjecí napětí a proud je omezen nastavením CC

  zelená LED - nabíjení je ukončeno, napětí dosáhlo maximální nastavené hodnoty CV a proud poklesl pod 50 mA

Součástí dodávky je malý samolepící chladič, který je nutno nalepit na výkonnové polovodiče.

Technické parametry:

  vstupní napětí: 5 V - 30 V (DC)

  výstupní napětí: 0,5 V - 30 V (DC)

  výstupní proud: až 3 A (krátkodobě 4 A)

  minimální omezení výstupního proudu: 100 mA

  regulace výstupního napětí

  nastavení výstupního výkonu

  ochrana proti zkratu

  pracovní frekvence: 180 KHz

  účinnost konverze: až 88%

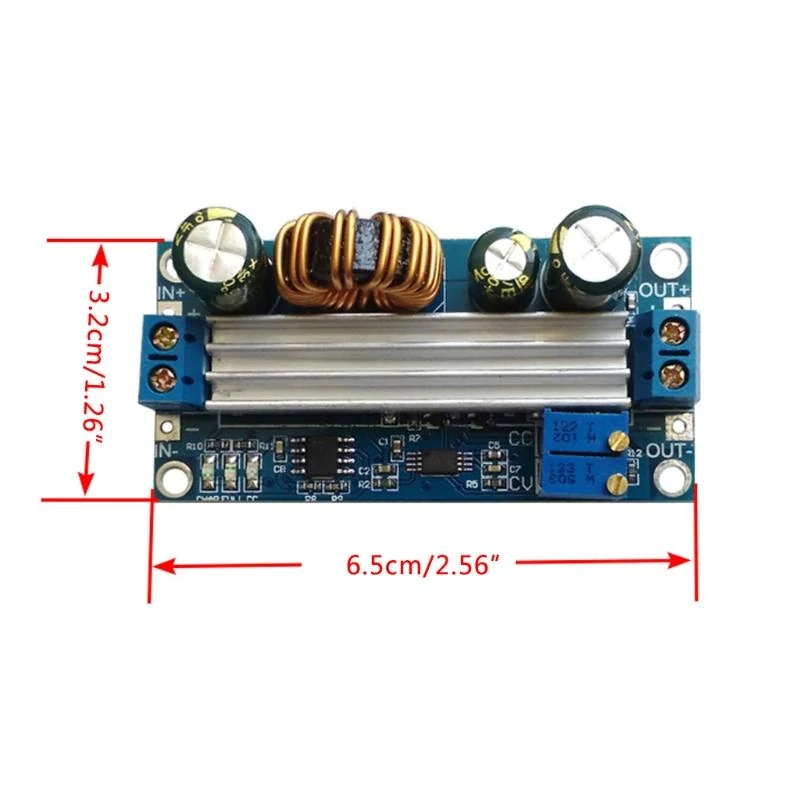

  rozměry: 65 mm x 32 mm x 21mm
