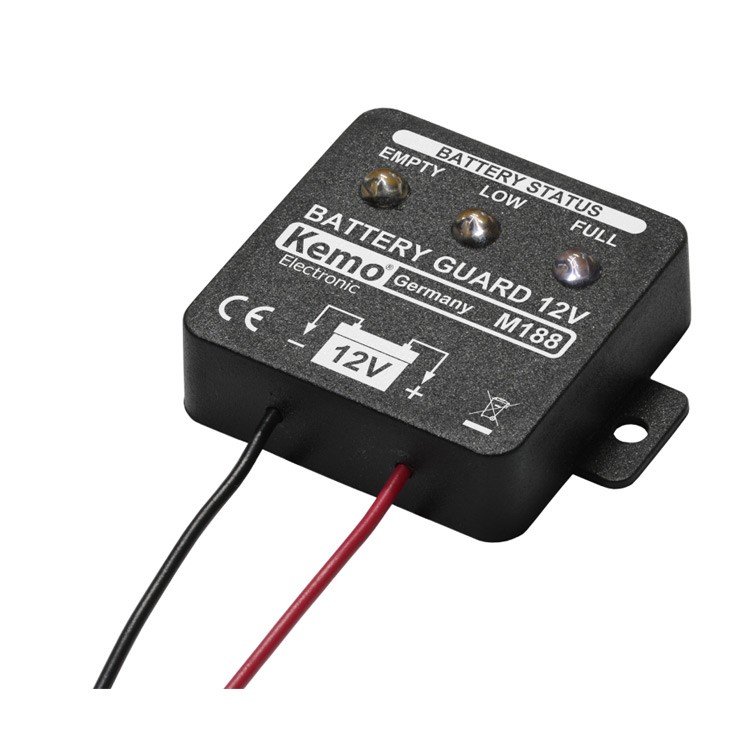

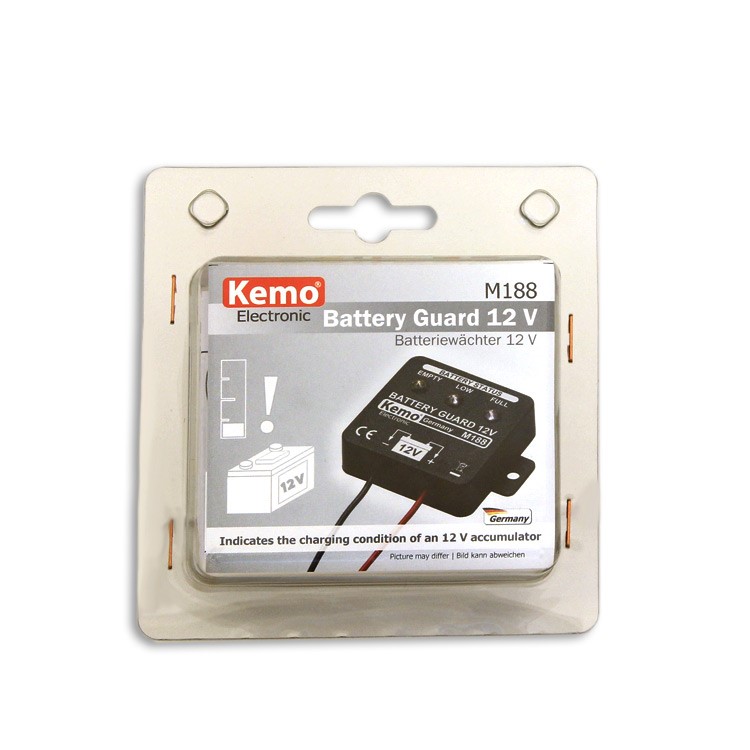

Modul kontroly stavu baterie 12V M188

Modul kontroly stavu baterie, kombinací rozsvícení tří LED diod různé barvy signalizuje nabití 12V baterie v pěti úrovních. Indikuje dobíjení baterie během provozu 12V baterie třemi LED: "Empty", "Low", "Full". Takto je snadné mít stav akumulátoru pod kontrolou a předejít úplnému vybití akumulátoru. Také je možné sledovat, zda je baterie v pořádku a zda je dobíjena dostatečným napětím (pokud je modul připojen i během dobíjení baterie). Využití pro vozidla, pracovní stroje, zařízení poháněné baterií. Modul je třeba zapojit tak, aby během klidu zařízení/vozidla nebyl přímo připojen na baterii, ale přes vypínač, zapalování, nebo pojistkovou skříň.

Technické parametry:

• Provozní napětí: 10,4-15,5 V / DC
• Proudový odběr: průměrně méně než 4,9mA
• Indikace stavu: 3 LED diody
  • ZELENÁ    - nabitá
  • ŽLUTÁ       - nízké napětí
  • ČERVENÁ - vybitá
• Měřící rozsah:
  • ČERVENÁ                - méně než 10,4V
  • ČERVENÁ / ŽLUTÁ  - 10,5 až 10,8V
  • ŽLUTÁ                      - 11,9 až 12,2 V
  • ŽLUTÁ / ZELENÁ     - 12,3 až 12,6V
  • ZELENÁ                   - více než 12,7V
• Rozměry: 40 x 40 x 13 mm (bez upínacích ploch)
